平板閘閥
當前位置：首頁 > 平板閘閥
一、概述

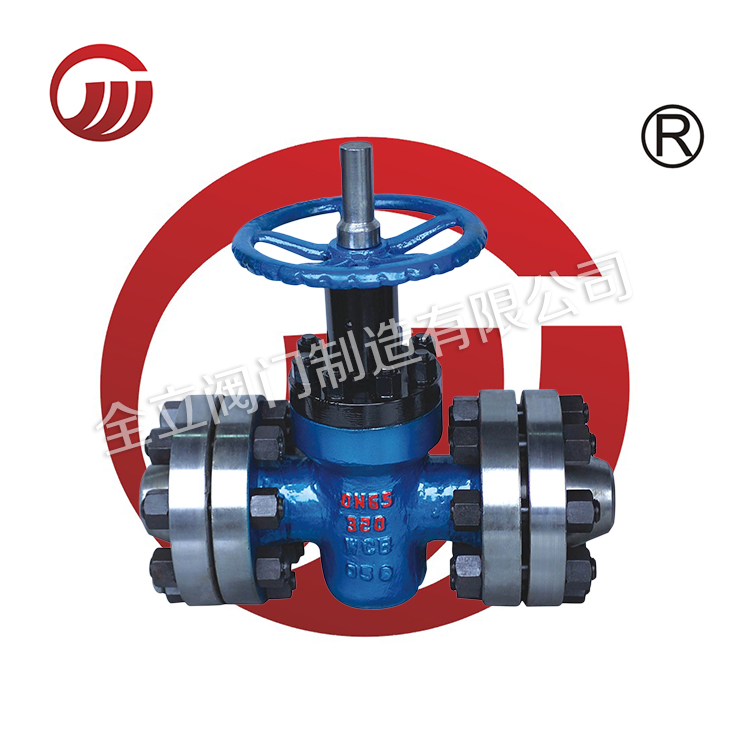

高壓無泄漏燃氣平板閘閥 它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃氣結焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命。真正達到零泄漏。該閥開啟輕巧經久耐用、安全可靠。
注：抗硫閥門型號前加“K”，調節閥型號前加“L”，耐磨型號F后加“M”。
二、采用標準
設計與制造：API6D、JB/T5298、GB/T12234
結構長度：ASME B16.10、JB/T5298、GB1221
連接法蘭：ANSI B16.5、GB9113、JB79
閥門的檢驗與試驗：API 598、JB/T9092、GB/T13927
三、型號表示：
均用數了與英文字母表示 Z 閘閥□傳動方式 □連接形式 □ 結構形式 □ 密封面材料 - □ 公稱壓力 □閥體材料
四、性能規范
| 壓力等級 | 常溫試驗壓力（MPa） | 適用溫度（℃） | 適用介質 | ||||
| 殼體試驗 | 左密封 | 右密封 | 低壓氣密封 | ||||
| 公稱壓力（MPa） | 0.8 | 1.2 | 0.88 | 0.88 | 0.6 | -29～+121或按用戶要求 | 天然氣液化氣城市煤氣油品等 |
| 1.0 | 1.5 | 1.1 | 1.1 | 0.6 | |||
| 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | |||
| 2.5 | 3.8 | 2.75 | 2.75 | 0.6 | |||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | |||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | |||
| 磅級Lb | 150 | 3.0 | 2.2 | 2.2 | 0.6 | ||
| 300 | 7.5 | 5.5 | 5.5 | 0.6 | |||
| 傳動方式 | 連接形式 | 結構形式 | 密封面材料 | 閥材材料 | ||||||||
| 電動 | 手動 | 氣動 | 法蘭 | 對焊 | 暗桿 | 明桿 | 氟塑料 | 合金鋼 | 滲氮鋼 | 硬質合金 | 碳鋼 | 不銹鋼 |
| 9 | 省略 | 6 | 4 | 6 | 7 | 3 | F | H | D | Y | C | P |
注:公稱壓力代號用阿拉伯數字,表示其數值是以兆帕(MPa)為單位的公稱壓力值的10倍?？沽蜷y門型號前加“K”、調節閥門型號前加“L”、耐磨型F后加“M”
五、主要參數
| 結構長度 | 連接尺寸 | 閥門驅動方式 | 通徑范圍DN | 閥體結構 | ||
| JB/T5298-91 GB12221-89 API 6D-94 | 法蘭連接 | 焊接連接 | (in) | (mm) | 鑄造或板焊 | |
| JB/T79-94 HGJ46/91 SH3406-92 ANSI B16.5 | 焊接坡口形式和尺寸可與用戶協商確定 | 手輪直接驅動 | 2"～16" | 50～400 | ||
| 傘齒輪傳動 | 6"～40" | 150～1000 | ||||
| 氣動 | ||||||
| 電動 | ||||||
| 液動 | ||||||
六、主要零件材料
| 零件名稱 | 閥體、閥蓋 | 閘板 | 閥座 | 閥桿 | 閥桿螺母 | 密封圈 | O型密封圈 | ||
| 鑄件 | 板焊件 | ||||||||
| 材質 | 非腐蝕性介質 | WCB 碳鋼 | 優質碳鋼或低合金鋼板 | 2Cr13碳鋼板MoS2處理 | 碳鋼（表面進行特殊處理） | 碳鋼、合金鋼（表面進行特殊處理） | 鋁青銅 | 聚四氟乙烯 | 丁腈橡膠 |
| 腐蝕性介質 | A216 316L | 304 316L | 合金鋼堆硬質合金 | 316鋼 | 增強聚四氟乙烯 | 氟橡膠 | |||
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會(huì )專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.ltsjw.cn】,如有任何疑問，您可以致電給我們,我們一定會(huì )盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
